Popis výrobku

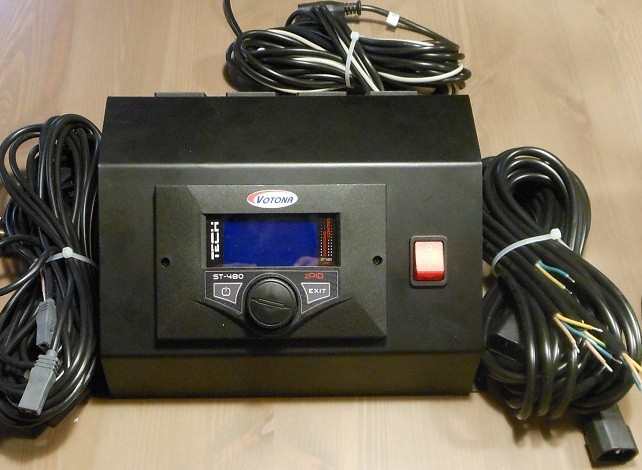

Regulátor kotle se šnekovým podavačem

Regulátor je určen pro kotle se šnekovým podavačem. Ovládá čerpadlo topení, čerpadlo užitkové vody, čerpadlo
podlahového topení, cirkulační čerpadlo, ventilátor hořáku a podavač paliva. Regulátor má dále vestavěn řídící
modul pro směšovací ventil. Regulátor může být rozšířen o další 2 směšované okruhy pomocí modulů VCS-61.

Předností tohoto regulátoru je jeho jednoduchá obsluha. Uživatel uskutečňuje všechny změny parametrů pomocí
jednoho ovladače. Další výhodou je velký grafický displej, na kterém uživatel přesně vidí aktuální provozní stav kotle.

Regulátor disponuje nepřetržitým výstupním signálem. Využívá při tom modifikovaný algoritmus regulace PID.
U tohoto typu regulátoru je výkon ventilátoru stanoven na základě měření teploty kotle a teploty spalin, měřených
na výstupu z kotle. Ventilátor pracuje nepřetržitě a jeho otáčky závisí bezprostředně na aktuální teplotě kotle, teplotě
spalin a rozdílu těchto parametrů vůči zadané teplotě. Trvalé udržování zadané teploty bez zbytečných úprav a oscilací
je předností regulace s PID.
Využití tohoto typu regulátoru s čidlem teploty spalin přináší úspory paliva až několik desítek procent, výstupní teplota vody je velmi stabilní, což prodlužuje životnost výměníku kotle. Výsledkem kontroly teploty spalin navýstupu z kotle jsou nízké emise škodlivých plynů. Tepelná energie ze spalin není promarněna, ale je maximálně využita.

K regulátoru je možné připojit pokojový termostat běžný (třeba z plynového kotle), ale také pokojový regulátor VCS - 280, který má grafický dotykový displej s animací instalace. S tímto regulátorem je možné také seřizovat kotle z místnosti.

Regulátor je vybaven systémem RS-komunikace, díky které je možné regulátor rozšířit o další funkce.
Regulátor je dodávan s kompletní kabeláží včetně všech čidel.

Rozšiřovací moduly:
1) Modul VST-61
    modul směšovacího ventilu včetně čidel a ekvitermní regulace (lze rozšířit max. na 2 směšované okruhy).

2) Modul GSM
modul spolupracuje pomocí RS komunikace s regulátorem kotle a umožňuje dálkově     kontrolovat stav práce kotle pomocí mobilního telefonu. Uživatel je prostřednictvím GSM modulu     informován pomocí textových zpráv SMS o každém alarmu řídícího regulátoru kotle. Navíc v libovolném     okamžiku, po zaslání odpovídající textové zprávy SMS, obdrží uživatel zpětnou odpověď s informací o     aktuální teplotě všech čidel. Další výhodou je možnost provádění změn zadané teploty libovolného okruhu pomocí mobilního telefonu.

3) Modul INTERNET
modul INTERNET je zařízení, které umožňuje dálkovou kontrolu práce kotle prostřednictvím internetu nebo     lokální sítě. Uživatel kontroluje na obrazovce svého počítače stavy všech zařízení instalací kotle a práce     každého zařízení je zobrazována v animované podobě.     Kromě zobrazování teplot na každém čidle má uživatel také možnost zadávat změny zadaných teplot a to jak v případě čerpadel, tak i v případě směšovacích ventilů.

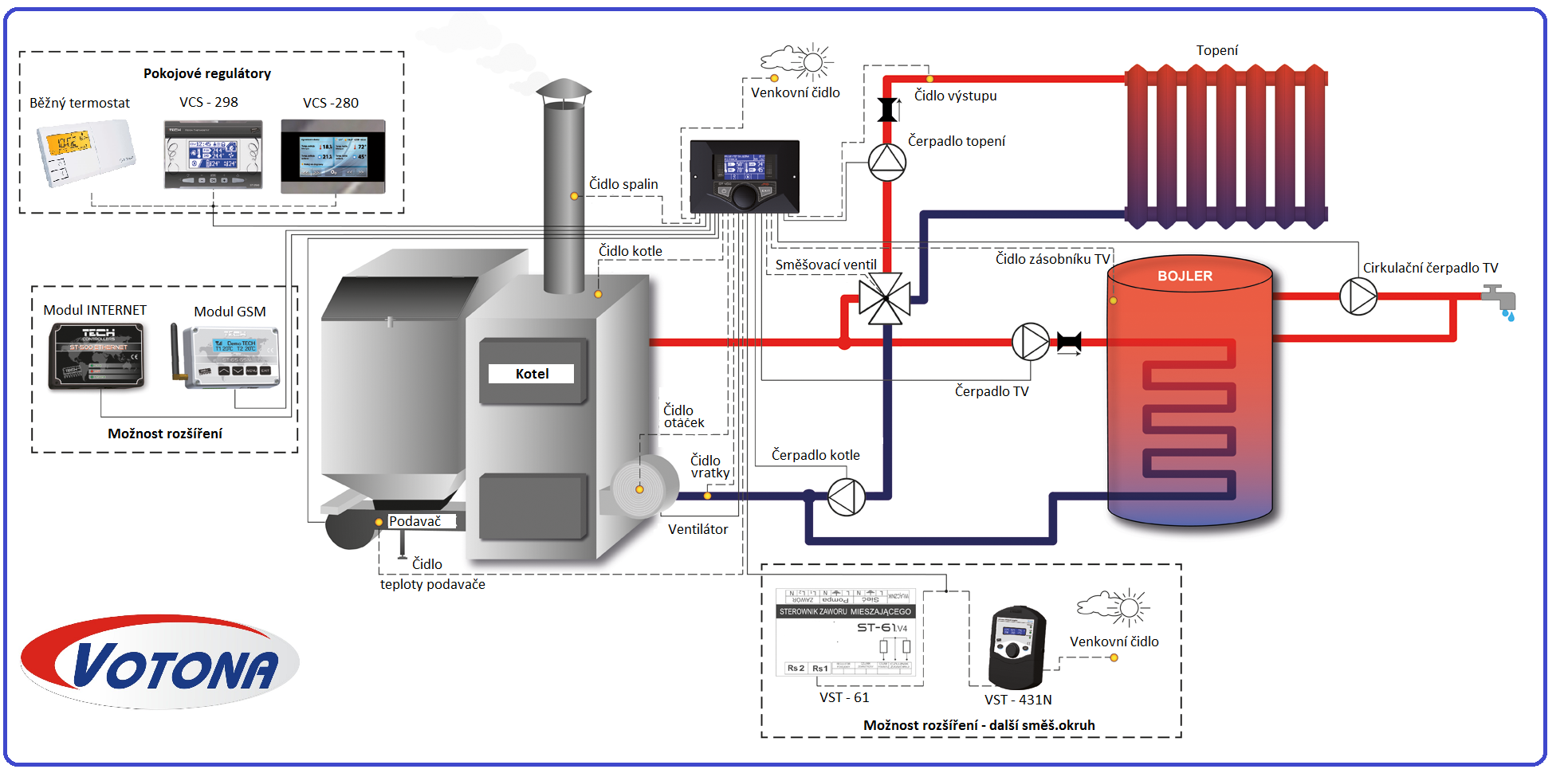

Schéma zapojení
